改善康明斯發電機電勢波形的方法有如下幾種：
①采用短距繞組

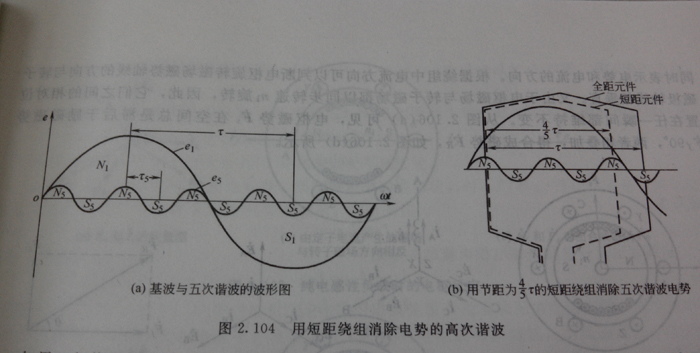

梯形波可分解為基波和各高次諧波。在同步發電機定子繞組中，由基波磁場產生基波電勢，三次諧波磁場產生三次諧波電勢，五次諧波磁場產生五次諧波電勢……圖2.104（a）表示基波磁場和五次諧波磁場，由圖2.104（a）中可知，如果基波磁場極距為τ，那么，五次諧波磁場的極距。
如果把一個的短距線圈放在五次諧波磁場中，由圖2.104（b）可見，這時短距線圈的兩條有效邊恰好處在同一極性（圖中所示N極位置）對應的位置上，因此，在短距線圈每條有效邊中，五次諧波電勢大小相等，而方向相反，對整個線圈而言，兩者串聯相互抵消，所以該線圈出線端間的五次諧波感應電勢為零。同理，取，則可消除七次諧波電勢，由此可知，選擇適當?shù)木�圈節距，就可消除或削弱感應電勢中的高次諧波。
②采用分布繞組

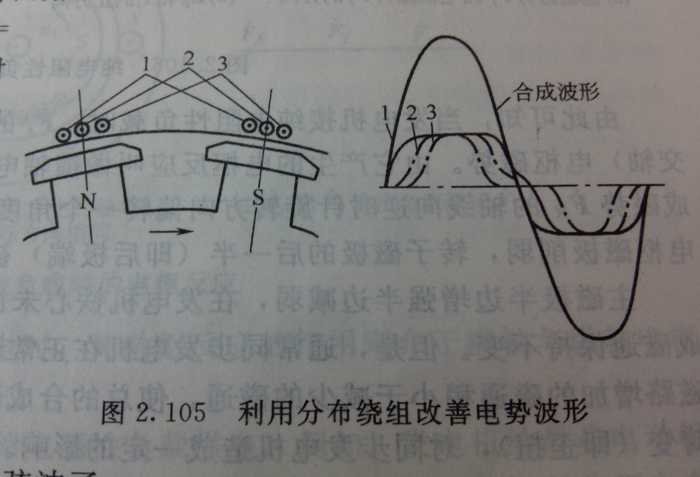

采用分布繞組，不僅使定子鐵心圓周得到充分的利用，而且還可改善電勢波形。對于分布繞組，雖然在每個瞬間各個線圈所產生的感應電勢是近似梯形波，但是每個極相由幾個繞組元件串聯后，疊加后總的感應電勢波形就接近于正弦波形了，如圖2.105所示。
③三次諧波的消除
在同步發電機定子繞組感應電勢的高次諧波中，三次諧波電勢數值最大。但由于三次諧波電勢的頻率是基波電勢頻率的三倍，因此，三相繞組中的三次諧波電勢彼此的相位差為3×120°=360°，即同相位。
三相繞相接成星形時，它們的線電壓中是沒有三次諧波的。
如果三相繞組接成三角時，在三角形閉合回路中，總電勢為三相電勢的總和。對基波而言，由于相位彼此相差120°，因此EA1+EB1+EC1=0，在三角形回路中不會產生基波電流。但對三相繞組中的三次諧波，由于相位相同，于是總電勢為一相電勢的三倍，這樣大的三次諧波電勢，就會在三角形回路中產生很大的三次諧波電流，引起附加損耗，所以同步發電機定子繞組一般都采用星形接法。
綜上分析可知，三相定子繞組接成星形，可消除輸出電壓中的三次及其倍數的各次諧波，而適當選擇繞組元件的節距，可減小或消除五次和七次諧波。這樣使電勢波形就接近于正弦波了。
